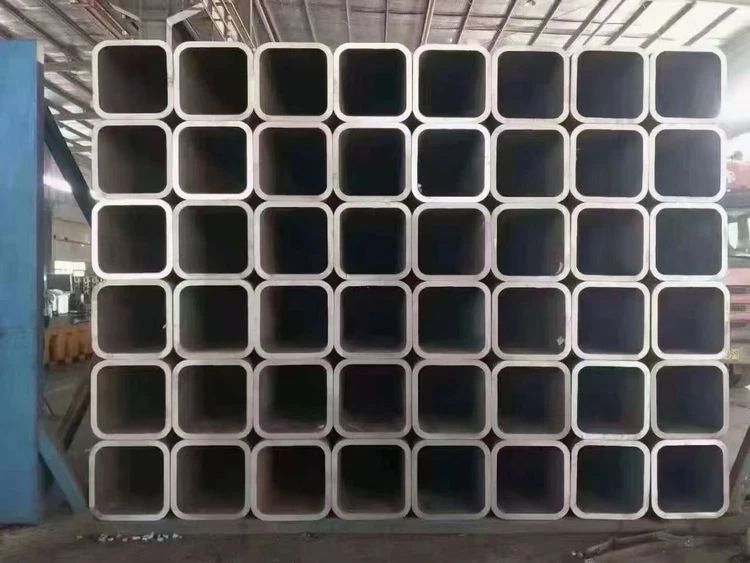

AS/NZS 1163 C450L0 ПОЛЫЕ СЕКЦИИ

AS1163 C450L0 — это марка стали с полым профилем, указанная в стандарте AS/NZS 1163. Номинальный минимальный предел текучести полых профилей используется для определения класса марки (в МПа). Префикс «С» используется перед значением номинального предела текучести стали, чтобы указать, что профиль подвергается холодной -деформации. AS1163 распространяется только на полые профили из конструкционной стали, полученные холодной-деформацией. Кроме того, если за номером следует суффикс «L0», эта марка стали должна соответствовать требованиям испытаний на удар. В результате AS1163 C450L0 означает холодные-полые профили из конструкционной стали с минимальным пределом текучести 450 МПа, и они должны соответствовать требованиям испытаний на удар. Соответствуя этим двум критериям, AS1163 C450L0 гарантирует, что это высококачественная марка стали, которую можно использовать в различных конструкциях.

AS1163 — это австралийско-новозеландский стандарт, который охватывает требования к -формованным электросварным-полым стальным профилям, используемым в конструкционных целях. Это касается конструкционных полых профилей, полученных холодным способом без последующей термообработки. Стандарт рассматривает три класса прочности с ударными свойствами или без них, пригодные для сварки. Этот стандарт важен, поскольку он гарантирует, что стальные полые профили, используемые в конструкционных целях, соответствуют минимальным требованиям к прочности, пластичности, относительному удлинению, свариваемости и вязкости разрушения. Этот стандарт важен для всех, кто производит или использует стальные полые профили в конструкционных целях. Устанавливая минимальные требования, стандарт помогает гарантировать, что производимые стальные полые профили соответствуют базовому уровню качества. Это дает производителям и пользователям уверенность в том, что используемые ими стальные полые профили будут соответствовать необходимым стандартам. Стандарт также обеспечивает основу для испытаний и сертификации стальных полых профилей. Это может дать пользователям дополнительную уверенность в том, что продукты, которые они используют, соответствуют требуемым стандартам. В целом, AS1163 является важным стандартом, который помогает гарантировать качество стальных полых профилей, используемых в конструкциях.

ХИМИЧЕСКИЙ СОСТАВ МАТЕРИАЛОВ AS1163 C450L0

Отбор проб из AS1163 C450L0 — это процесс отбора небольшой репрезентативной порции материала для тестирования. Это важный шаг в обеспечении точности химического анализа, поскольку результаты теста могут быть настолько надежными, насколько надежен испытуемый образец. Существует ряд различных методов, которые можно использовать для отбора проб, но самое главное — убедиться, что образец репрезентативен для материала в целом. Метод отбора проб должен соответствовать AS/NZS 1050.1 или ISO 14284, а химический состав должен определяться в соответствии со стандартами серии AS/NZS 1050 или другими процедурами, обеспечивающими такую ​​же или более высокую степень точности. Следуя этим рекомендациям, мы можем быть уверены, что результаты наших тестов точны и надежны.

Марки AS1163 C450L0 Требования к химическому составу (макс. % анализа отливки или продукта)
C Si Mn PS Cr Mo Al Ti Микро-легирующие элементы CE
АС/НЗС 1163 C450L0 0.2 0.25 1.7 0.03 0.03 0.3 0.35 0.1 0.04 0.15 0.43
МЕХАНИЧЕСКИЕ СВОЙСТВА МАТЕРИАЛОВ AS1163 C450L0
Испытания на растяжение, ударные испытания и испытания на сплющивание очень важны при измерении механических свойств материалов AS1163 C450L0. Эти испытания помогают определить способность материала противостоять силам, которые могут привести к его разрушению или деформации. Испытание на растяжение измеряет способность материала противостоять силам растяжения, а испытание на удар измеряет его устойчивость к разрушающим силам. Между тем, испытание на сплющивание оценивает способность материала противостоять силам разрушения. Каждый из этих тестов важен для понимания общей прочности и долговечности материалов AS1163 C450L0. Оценивая результаты этих испытаний, инженеры могут убедиться, что эти материалы смогут работать должным образом в различных областях применения. Например, результаты этих испытаний можно использовать для определения толщины, подходящей для применения материала AS1163 C450L0. Понимая, как эти материалы будут реагировать на различные типы сил, инженеры могут убедиться, что они используют правильный материал для своей работы. Следовательно, эти испытания играют важную роль в обеспечении безопасности и производительности материалов AS/NZS 1163.

- AS1163 C450L0 Требования к испытаниям на растяжение

- AS1163 C450L0 Шарпи V-Требования к испытаниям на удар с надрезом

ДОПУСКИ СТАНДАРТА AS1163 C450L0

AS1163 C450L0 холодные-полые профили часто используются в несущих-несущих устройствах, и даже небольшие отклонения от номинальных размеров могут привести к значительным изменениям в характеристиках. В результате важно обеспечить, чтобы полые профили, полученные холодной-деформацией, соответствовали допускам, указанным в таблицах ниже. Первая таблица предназначена для формы и массы, а вторая – для длины. Как видно, допуски относительно жесткие, особенно по массе. Это связано с тем, что полые профили часто используются в несущих конструкциях,-и даже небольшие отклонения от номинальных размеров могут привести к значительным изменениям в характеристиках. В результате важно обеспечить, чтобы полые профили, полученные холодной-деформацией, соответствовали допускам, указанным в таблицах ниже. Это поможет гарантировать, что они будут работать должным образом и не выйдут из строя преждевременно.

- AS1163 C450L0 Допуск по форме и массе

- AS1163 C450L0 Допуск по длине

AS1163 C450L0 И API 5L X52 ТРУБА ДВОЙНОЙ СПЕЦИФИКАЦИИ
Трубы, соответствующие требованиям AS1163 C450L0 и API 5L X52, пользуются большим спросом, как и материалы, соответствующие обоим стандартам. Мы проводим обширные механические и химические испытания, чтобы продемонстрировать соответствие этим требованиям к материалам. Когда дело доходит до проверки соответствия требованиям по вязкости на растяжение и разрушение, API 5L и AS/NZS 1163 имеют отдельные протоколы испытаний. Для установления целостности конструкции и целостности под давлением также проводятся испытания гидростатическим давлением и не-неразрушающий контроль сварных швов.

- Сравнение свойств:

Стандарт API 5L AS1163
Марка X52 C450L0
Предел текучести (МПа) 360 350
Предел прочности (МПа) 460 430
Комментарии
Продольное направление испытания < 219,1 мм наружный диаметр
Поперечное направление испытания Внешний диаметр больше или равен 219,1 мм.
Продольное направление испытания, выдержка в течение 15 минут при температуре 150–200 градусов.

- Сравнение допусков:

Технические характеристики API 5L AS1163
Размерный
Допуски
Толщина Меньше или равна 5,0 мм ± 0,5 мм ± 10 %
5,0 ~ 15,0 мм ± 10%
Больше или равно 15,0 мм ± 1,5 мм.
Прямолинейность L/500 L/500
Угол скоса 30 градусов (+5 градусов, -0 градусов) Не указано
Скос нижней поверхности 1,6 мм ± 0,8 мм
Торцевая прямоугольность: макс. 16,0 мм.
Линейная масса 0,02466t(D-t)
(+10%,-3.5%) 0.02466t(D-t)
(+4%,-0%)
