| Стандартный | ДЖИС Г 3466 |

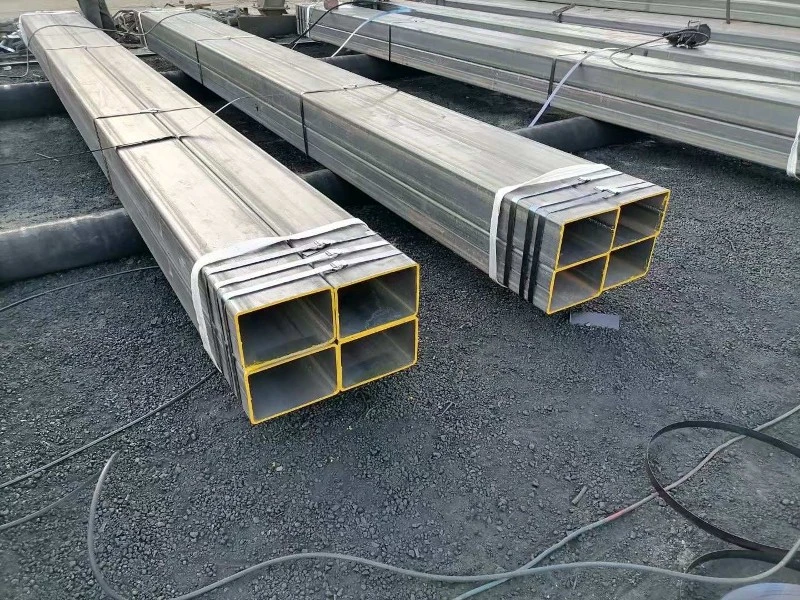

| Материал | Трубы из углеродистой стали квадратного и прямоугольного сечения |
| Процесс | ВПВ и бесшовные трубы квадратного сечения. |
| Форма | Квадратный или прямоугольный |
| Оценка | СТКР 400, СТКР 490 |
| Поверхность | Оцинкованный, Окрашенный |
| прибор | Общая структурная и гражданская архитектура и другие конструкции |
Что такое JIS G 3466?
ДЖИС Г3466настоящий стандарт специально охватываеттрубы из углеродистой стали общеконструкционного назначениякоторые обычно изготавливаются методом холодной-формовки с последующей сваркой сопротивлением (ERW). Эти профили поставляются в-прокатном состоянии без термообработки, если не указано иное.
Примечания: Стандарт JIS G3466 — это японский промышленный стандарт, определяющий требования к углеродистой стали.квадратные и прямоугольные трубыпредназначен для общестроительных целей.
Обозначение
- СТ: Стальная трубка
- K: Каку (по-японски «квадрат/угол»)
- R: обозначение для структурных целей
- Число: Указывает минимальную прочность на разрыв (Н/мм²) материала.
Химический состав
| Химический состав % | |||||
| Символ класса | C | Си | Мин. | P | S |
| СТКР400 | 0,25 макс. | 一 | 一 | 0,040 макс. | 0,040 макс. |
| СТКР490 | 0,18макс. | 0,55 макс. | 1,65 макс. | 0,035макс. | 0,035 макс. |
| При необходимости могут быть добавлены элементы сплавов, не включенные в данную таблицу, а также элементы, обозначенные знаком «一». | |||||
Механические свойства
| Механические свойства | ||||
| Символ класса | Растяжимый сила Н/мм² |
Предел текучести или доказательство стресс а) Н/мм² |
Удлинение % |
|
| Образец для испытания на растяжение | Направление испытаний | |||
| Образец №5 | Направление оси трубы | |||
| СТКР400 | 400 мин. | 245 мин. | 23 мин. | |
| СТКР490 | 490 мин. | 325 мин. | 23 мин. | |
|
1. Когда труба толщиной менее 8 мм подвергается испытанию на растяжение, минимальное значение удлинения рассчитывается путем вычитания 1,5 % от значения удлинения, указанного в таблице 3-2, на каждое уменьшение на 1 мм и округления результата до целого числа в соответствии со стандартом JIS Z 8401.
2. Если образец для испытания на растяжение должен быть взят из сварной стальной квадратной трубы, он должен быть взят из бесшовной части. |
||||
Размеры, масса и допуски размеров
Допуск по размеру и весу
Размеры и масса квадратных труб должны соответствовать указанным в прилагаемой таблице. Однако стандартный радиус кривизны угла должен составлять 1,5 толщины стены по центральной линии толщины стены.
Размерные допуски
Допуски на длину стороны, неравномерность плоской части каждой стороны, угловатость между соседними плоскими частями, размер угла, длину, непрямолинейность и толщину стенки для квадратных труб должны быть такими, как указано в таблице . При этом измерение размеров профиля сечения и угла при угле должно производиться в любой точке, кроме обоих концов квадратной трубы.
| Указанный элемент и размер | Размерные допуски | ||
| Длина стороны | Меньше или равно 100 мм | ±1,5 мм | |
| >100 мм | ±1.5% | ||
| Неровность плоской пластины часть каждой стороны |
Длина стороны Меньше или равна 100 мм | 0,5 мм макс. | |
| Side length >100 мм | В пределах 0,5% длины стороны | ||
| Ангиарность, создаваемая прилегающими плоскими частями пластины | ±1.5% | ||
| Размер в углу: s | 3 мм макс. | ||
| Длина | +не указано 0 | ||
| Непрямолинейность | В пределах 0,3% длины стороны | ||
| Толщина стенки | Квадратная стальная труба, изготовленная методом сварки | <3mm | ±0,3 мм |
| Больше или равно 3 мм. | ±10% | ||
| Бесшовная квадратная стальная труба | <4mm | ±0,6 мм | |
| Больше или равно 4 мм | ±15% | ||
Примечания:

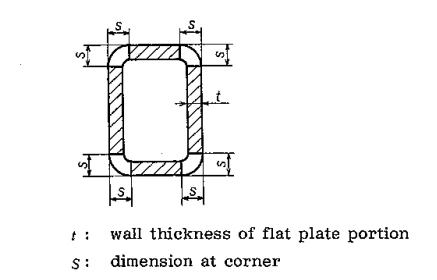

1. «Плоская часть пластины» определяется как заштрихованная часть, показанная на рисунке ниже.
2. Допуски на размеры угла могут быть изменены по согласованию между потребителем и изготовителем.
3. Допуски на непрямолинейность применяются к изгибу от верхнего к нижнему и к изгибу справа налево с большим шагом.
4. Допуски на толщину стенки должны применяться к плоской части пластины.
Размеры и масса квадратных труб из углеродистой стали общего назначения
| Размеры трубок (квадратные) | ||||||
| Длина стороны A×B мм |
Стена толщина t мм |
Единица масса кг/м |
Информационная справка | |||
| поперечное сечение область) см² |
Геометрический момент инерции | модуль сечения | Радиус вращения раздела |
|||
| см4 | см3 | см | ||||
| Ix , Iy | Zx , Zy | Ix , Iy | ||||
| 40×40 | 1.6 | 1.88 | 2.392 | 5.79 | 2.90 | 1.56 |
| 40×40 | 2.3 | 2.62 | 3.332 | 7.73 | 3.86 | 1.52 |
| 50×50 | 1.6 | 2.38 | 3.032 | 11.7 | 4.68 | 1.96 |
| 50×50 | 2.3 | 3.34 | 4.252 | 15.9 | 6.34 | 1.93 |
| 50×50 | 3.2 | 4.50 | 5.727 | 20.4 | 8.16 | 1.89 |
| 60×60 | 1.6 | 2.88 | 3.672 | 20.7 | 6.89 | 2.37 |
| 60×60 | 2.3 | 4.06 | 5.172 | 28.3 | 9.44 | 2.34 |
| 60×60 | 3.2 | 5.50 | 7.007 | 36.9 | 12.3 | 2.30 |
| 75×75 | 1.6 | 3.64 | 4.632 | 41.3 | 11.0 | 2.99 |
| 75×75 | 2.3 | 5.14 | 6.552 | 57.1 | 15.2 | 2.95 |
| 75×75 | 3.2 | 7.01 | 8.927 | 75.5 | 20.1 | 2.91 |
| 75×75 | 4.5 | 9.55 | 12.17 | 98.6 | 26.3 | 2.85 |
| 80×80 | 2.3 | 5.50 | 7.012 | 69.9 | 17.5 | 3.16 |
| 80×80 | 3.2 | 7.51 | 9.567 | 92.7 | 23.2 | 3.11 |
| 80×80 | 4.5 | 10.3 | 13.07 | 122 | 30.4 | 3.05 |
| 90×90 | 2.3 | 6.23 | 7.932 | 101 | 22.4 | 3.56 |
| 90×90 | 3.2 | 8.51 | 10.85 | 135 | 29.9 | 3.52 |
| 100×100 | 2.3 | 6.95 | 8.852 | 140 | 27.9 | 3.97 |
| 100×100 | 3.2 | 9.52 | 12.13 | 187 | 37.5 | 3.93 |
| 100×100 | 4.0 | 11.7 | 14.95 | 226 | 45.3 | 3.89 |
| 100×100 | 4.5 | 13.1 | 16.67 | 249 | 49.9 | 3.87 |
| 100×100 | 6.0 | 17.0 | 21.63 | 311 | 62.3 | 3.79 |
| 100×100 | 9.0 | 24.1 | 30.67 | 408 | 81.6 | 3.65 |
| 100×100 | 12.0 | 30.2 | 38.53 | 471 | 94.3 | 3.50 |
| 125×125 | 3.2 | 12.0 | 15.33 | 376 | 60.1 | 4.95 |
| 125×125 | 4.5 | 16.6 | 21.17 | 506 | 80.9 | 4.89 |
| 125×125 | 5.0 | 18.3 | 23.36 | 553 | 88.4 | 4.86 |
| 125×125 | 6.0 | 21.7 | 27.63 | 641 | 103 | 4.82 |
| 125×125 | 9.0 | 31.1 | 39.67 | 865 | 138 | 4.67 |
| 125×125 | 12.0 | 39.7 | 50.53 | 103×10 | 165 | 4.52 |
| 150×150 | 4.5 | 20.1 | 25.67 | 896 | 120 | 5.91 |
| 150×150 | 5.0 | 22.3 | 28.36 | 982 | 131 | 5.89 |
| 150×150 | 6.0 | 26.4 | 33.63 | 115×10 | 153 | 5.84 |
| 150×150 | 9.0 | 38.2 | 48.67 | 158×10 | 210 | 5.69 |
| 175×175 | 4.5 | 23.7 | 30.17 | 145×10 | 166 | 6.93 |
| 175×175 | 5.0 | 26.2 | 33.36 | 159×10 | 182 | 6.91 |
| 175×175 | 6.0 | 31.1 | 39.63 | 186×10 | 213 | 6.86 |
| 200×200 | 4.5 | 27.2 | 34.67 | 219×10 | 219 | 7.95 |
| 200×200 | 6.0 | 35.8 | 45.63 | 283×10 | 283 | 7.88 |
| 200×200 | 8.0 | 46.9 | 59.79 | 362×10 | 362 | 7.78 |
| 200×200 | 9.0 | 52.3 | 66.67 | 399×10 | 399 | 7.73 |
| 200×200 | 12.0 | 67.9 | 86.53 | 498×10 | 498 | 7.59 |
| 250×250 | 5.0 | 38.0 | 48.36 | 481×10 | 384 | 9.97 |
| 250×250 | 6.0 | 45.2 | 57.63 | 567×10 | 454 | 9.92 |
| 250×250 | 8.0 | 59.5 | 75.79 | 732×10 | 585 | 9.82 |
| 250×250 | 9.0 | 66.5 | 84.67 | 809×10 | 647 | 9.78 |
| 250×250 | 12.0 | 86.8 | 110.50 | 103×102 | 820 | 9.63 |
| 300×300 | 4.5 | 41.3 | 52.67 | 763×10 | 508 | 12.00 |
| 300×300 | 6.0 | 54.7 | 69.63 | 996×10 | 664 | 12.00 |
| 300×300 | 9.0 | 80.6 | 102.70 | 143×102 | 956 | 11.80 |
| 300×300 | 12.0 | 106.0 | 134.50 | 183×102 | 122×10 | 11.70 |
| 350×350 | 9.0 | 94.7 | 120.70 | 232×102 | 132×10 | 13.90 |
| 350×350 | 12.0 | 124.0 | 158.50 | 298×102 | 170×10 | 13.70 |
|
1. Размеры, отличные от указанных в таблице выше, если они особенно необходимы, должны быть согласованы покупателем и изготовителем.
2. В этой таблице используются следующие символы.
W=0.0157 t (A+B-3.287 г) где
|
||||||
Размеры и масса прямоугольных труб общего конструктивного назначения из углеродистой стали
| Размеры трубок (прямоугольных) | |||||||||
| Длина стороны A×B мм |
Стена толстый- ность t мм |
Единица
|
Информационная справка | ||||||
| поперечное сечение область) |
Геометрический момент инерции | модуль сечения | Радиус извилины ция поперечное-сечение а) |
||||||
| см² | См4 | См3 | см | ||||||
| Ix | Iy | Zx | Zy | Ix | Iy | ||||
| 50×20 | 1.6 | 1.63 | 2.072 | 6.08 | 1.42 | 2.43 | 1.42 | 1.71 | 0.829 |
| 50×20 | 2.3 | 2.25 | 2.872 | 8.00 | 1.83 | 3.20 | 1.83 | 1.67 | 0.798 |
| 50×30 | 1.6 | 1.88 | 2.392 | 7.96 | 3.60 | 3.18 | 2.40 | 1.82 | 1.23 |
| 50×30 | 2.3 | 2.62 | 3.332 | 10.6 | 4.76 | 4.25 | 3.17 | 1.79 | 1.20 |
| 60×30 | 1.6 | 2.13 | 2.712 | 12.5 | 4.25 | 4.16 | 2.83 | 2.15 | 1.25 |
| 60×30 | 2.3 | 2.98 | 3.792 | 16.8 | 5.65 | 5.61 | 3.76 | 2.11 | 1.22 |
| 60×30 | 3.2 | 3.99 | 5.087 | 21.4 | 7.08 | 7.15 | 4.72 | 2.05 | 1.18 |
| 75×20 | 1.6 | 2.25 | 2.872 | 17.6 | 2.10 | 4.69 | 2.10 | 2.47 | 0.855 |
| 75×20 | 2.3 | 3.16 | 4.022 | 23.7 | 2.73 | 6.31 | 2.73 | 2.43 | 0.824 |
| 75×45 | 1.6 | 2.88 | 3.672 | 28.4 | 12.9 | 7.56 | 5.75 | 2.78 | 1.88 |
| 75×45 | 2.3 | 4.06 | 5.172 | 38.9 | 17.6 | 10.4 | 7.82 | 2.74 | 1.84 |
| 75×45 | 3.2 | 5.50 | 7.007 | 50.8 | 22.8 | 13.5 | 10.1 | 2.69 | 1.80 |
| 80×40 | 1.6 | 2.88 | 3.672 | 30.7 | 10.5 | 7.68 | 5.26 | 2.89 | 1.69 |
| 80×40 | 2.3 | 4.06 | 5.172 | 42.1 | 14.3 | 10.5 | 7.14 | 2.85 | 1.66 |
| 80×40 | 3.2 | 5.50 | 7.007 | 54.9 | 18.4 | 13.7 | 9.21 | 2.80 | 1.62 |
| 90×45 | 2.3 | 4.60 | 5.862 | 61.0 | 20.8 | 13.6 | 9.22 | 3.23 | 1.88 |
| 90×45 | 3.2 | 6.25 | 7.967 | 80.2 | 27.0 | 17.8 | 12.0 | 3.17 | 1.84 |
| 100×20 | 1.6 | 2.88 | 3.672 | 38.1 | 2.78 | 7.61 | 2.78 | 3.22 | 0.870 |
| 100×20 | 2.3 | 4.06 | 5.172 | 51.9 | 3.64 | 10.4 | 3.64 | 3.17 | 0.839 |
| 100×40 | 1.6 | 3.38 | 4.312 | 53.5 | 12.9 | 10.7 | 6.44 | 3.52 | 1.73 |
| 100×40 | 2.3 | 4.78 | 6.092 | 73.9 | 17.5 | 14.8 | 8.77 | 3.48 | 1.70 |
| 100×40 | 4.2 | 8.32 | 10.60 | 120 | 27.6 | 24.0 | 13.8 | 3.36 | 161 |
| 100×50 | 1.6 | 3.64 | 4.632 | 61.3 | 21.1 | 12.3 | 8.43 | 3.64 | 2.13 |
| 100×50 | 2.3 | 5.14 | 6.552 | 84.8 | 29.0 | 17.0 | 11.6 | 3.60 | 2.10 |
| 100×50 | 3.2 | 7.01 | 8.927 | 112 | 38.0 | 22.5 | 15.2 | 3.55 | 2.06 |
| 100×50 | 4.5 | 9.55 | 12.17 | 147 | 48.9 | 29.3 | 19.5 | 3.47 | 2.00 |
| 125×40 | 1.6 | 4.01 | 5.112 | 94.4 | 15.8 | 15.1 | 7.91 | 4.30 | 1.76 |
| 125×40 | 2.3 | 5.69 | 7.242 | 131 | 21.6 | 20.9 | 10.8 | 4.25 | 1.73 |
| 125×75 | 2.3 | 6.95 | 8.852 | 192 | 87.5 | 30.6 | 23.3 | 4.65 | 3.14 |
| 125×75 | 3.2 | 9.52 | 12.13 | 257 | 117 | 41.1 | 31.1 | 4.60 | 3.10 |
| 125×75 | 4.0 | 11.7 | 14.95 | 311 | 141 | 49.7 | 37.5 | 4.56 | 3.07 |
| 125×75 | 4.5 | 13.1 | 16.67 | 342 | 155 | 54.8 | 41.2 | 4.53 | 3.04 |
| 125×75 | 6.0 | 17.0 | 21.63 | 428 | 192 | 68.5 | 51.1 | 4.45 | 2.98 |
| 150×75 | 3.2 | 10.8 | 13.73 | 402 | 137 | 53.6 | 36.6 | 5.41 | 3.16 |
| 150×80 | 4.5 | 15.2 | 19.37 | 563 | 211 | 75.0 | 52.9 | 5.39 | 3.30 |
| 150×80 | 5.0 | 16.8 | 21.36 | 614 | 230 | 81.9 | 57.5 | 5.36 | 3.28 |
| 150×80 | 6.0 | 19.8 | 25.23 | 710 | 264 | 94.7 | 66.1 | 5.31 | 3.24 |
| 150×100 | 3.2 | 12.0 | 15.33 | 488 | 262 | 65.1 | 52.5 | 5.64 | 4.14 |
| 150×100 | 4.5 | 16.6 | 21.17 | 658 | 352 | 87.7 | 70.4 | 5.58 | 4.08 |
| 150×100 | 6.0 | 21.7 | 27.63 | 835 | 444 | 111 | 88.8 | 5.50 | 4.01 |
| 150×100 | 9.0 | 31.1 | 39.67 | 113×10 | 595 | 151 | 119 | 5.33 | 3.87 |
| 200×100 | 4.5 | 20.1 | 25.67 | 133×10 | 455 | 133 | 90.9 | 7.20 | 4.21 |
| 200×100 | 6.0 | 26.4 | 33.63 | 170×10 | 577 | 170 | 115 | 7.12 | 4.14 |
| 200×100 | 9.0 | 38.2 | 48.67 | 235×10 | 782 | 235 | 156 | 6.94 | 4.01 |
| 200×150 | 4.5 | 23.7 | 30.17 | 176×10 | 113×10 | 176 | 151 | 7.64 | 6.13 |
| 200×150 | 6.0 | 31.1 | 39.63 | 227×10 | 146×10 | 227 | 194 | 7.56 | 6.06 |
| 200×150 | 9.0 | 45.3 | 57.67 | 317×10 | 202×10 | 317 | 270 | 7.41 | 5.93 |
| 250×150 | 6.0 | 35.8 | 45.63 | 389×10 | 177×10 | 311 | 236 | 9.23 | 6.23 |
| 250×150 | 9.0 | 52.3 | 66.67 | 548×10 | 247×10 | 438 | 330 | 9.06 | 6.09 |
| 250×150 | 12.0 | 67.9 | 86.53 | 685×10 | 307×10 | 548 | 409 | 8.90 | 5.95 |
| 300×200 | 6.0 | 45.2 | 57.63 | 737×10 | 396×10 | 491 | 396 | 11.3 | 8.29 |
| 300×200 | 9.0 | 66.5 | 84.67 | 105×102 | 563×10 | 702 | 563 | 11.2 | 8.16 |
| 300×200 | 12.0 | 86.8 | 110.5 | 134×102 | 711×10 | 890 | 711 | 11.0 | 8.02 |
| 350×150 | 6.0 | 45.2 | 57.63 | 891×10 | 239×10 | 509 | 319 | 12.4 | 6.44 |
| 350×150 | 9.0 | 66.5 | 84.67 | 127×102 | 337×10 | 726 | 449 | 12.3 | 6.31 |
| 350×150 | 12.0 | 86.8 | 110.5 | 161×102 | 421×10 | 921 | 562 | 12.1 | 6.17 |
| 400×200 | 6.0 | 54.7 | 69.63 | 148×102 | 509×10 | 739 | 509 | 14.6 | 8.55 |
| 400×200 | 9.0 | 80.6 | 102.7 | 213×102 | 727×10 | 107×10 | 727 | 14.4 | 8.42 |
| 400×200 | 12.0 | 106 | 134.5 | 273×102 | 923×10 | 136×10 | 923 | 14.2 | 8.28 |
|
1. Размеры, отличные от указанных в таблице выше, если они особенно необходимы, должны быть согласованы покупателем и изготовителем.
2. Обозначения в этой таблице следующие.
3. Рассчитайте значения массы по следующей формуле, приняв, что 1 см3 стали равен 7,85 г, и округлите результат до трех значащих цифр в соответствии со стандартом JIS Z 8401. W=0.0157 t (A+B-3.287 г) где
|
|||||||||
