JR, J0, J2, NH/NLH, MH/MLH: что на самом деле означают суффиксы классов полых секций EN 10219/EN 10210

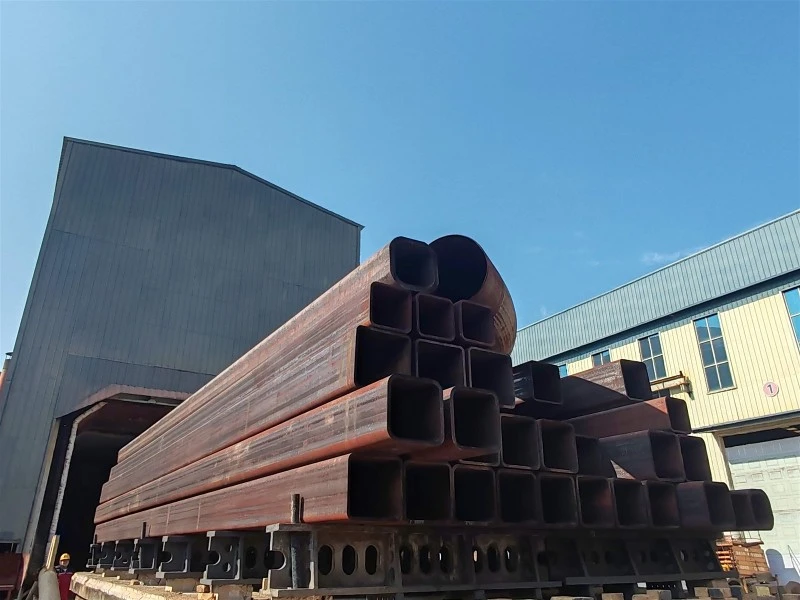

Любой, кто ищет структурные полые профили подЭН 10219(холодная-формовка) илиЭН 10210(горячая-отделка) в конечном итоге натыкается на стену почти-идентичных названий: S355JR, S355J2H, S355NH, S355NLH, S355MH, S355MLH. Показатель предела текучести остается прежним - 355 МПа -, а суффикс продолжает меняться. Заманчиво рассматривать их как маркетинговые варианты одного и того же продукта. Это не так. Каждый суффикс описывает определенную комбинацию производственного маршрута и гарантированной низкотемпературной-стойкость, и их смешение в заказе на поставку является одной из наиболее распространенных - и более дорогостоящих ошибок в поздних - поздних закупках конструкционной стали.

В этой статье объясняется, что на самом деле подтверждает каждая буква, почему существуют различия и как правильно выбирать, а не гадать.

Главное, что нужно понять, это то, что JR/J0/J2, NH/NLH и MH/MLH — это не три уровня одной и той же шкалы. Они представляют собой три различных способа получения готового полого профиля, каждый из которых имеет собственную гарантию прочности:

Серия J- (JR, J0, J2/K2)- основное условие поставки. Сталь просто горяче-прокатывается или холодно-формуется как есть-без какой-либо дополнительной стадии термообработки. Прочность – это все, что естественно обеспечивает-прокатанная/сформованная-микроструктура, проверенная при постепенно более низких температурах в зависимости от буквы.

Серия N- (NH, NLH)- рулонное или пластинчатое сырьенормализованный: повторный нагрев до определенной температуры, превышающей диапазон трансформации, и охлаждение на воздухе-, что позволяет улучшить структуру зерен после того, как первоначальная горячая прокатка уже завершена. Это отдельный этап обработки.

Серия M- (MH, MLH)- исходное сырьетермомеханически прокатанный: происходит измельчение зернав течениеокончательная горячая-прокатка проходит сама по себе, посредством контролируемого снижения температуры и ускоренного охлаждения, а не как отдельная последующая обработка.

Это классификация ударной вязкости начального-уровня, и они применимы к стандартной горячекатаной-конструкционной стали (EN 10025-2), а также к ее эквивалентам полого сечения (ЭН 10219-1/ЭН 10210-1, с добавлением буквы "H" для полого сечения). Все три гарантируют одинаковую энергию удара по Шарпи с V-надрезом Шарпи в 27 джоулей. Разница заключается лишь в температуре, при которой эта энергия гарантирована:

младший- 27Дж при +20 градусе (комнатная температура). Никакой гарантии в холодную-погоду.

J0- 27J при 0 градусах. Скромный шаг вперед, подходящий для умеренного климата без экстремальных зимних условий.

J2- 27J при -20 градусах. Самый распространенный выбор для стальных конструкций общего назначения на открытом воздухе в большинстве стран Европы и аналогичных климатических условиях.

Также естьK2вариант в некоторых стандартах, который гарантирует более высокие 40 Дж при -20 градусах, а не 27 Дж, как у J2 - более жесткое требование при той же температуре, хотя он реже хранится на складе, чем J2 для полых профилей.

Для огромной части обычных каркасов зданий, складов и сооружений легкой промышленности J2H является практическим стандартом по умолчанию: достаточный запас прочности для большей части воздействия на открытом воздухе без оплаты этапа обработки, в котором конструкция не нуждается.

Когда проекту требуется гарантированная прочность ниже -20 градусов или требуется более высокая прочность.в-На 20 градусов больше, чем обеспечивает J2, разговор переходит к N-серии.

Нью-Хэмпшир- гарантирует 40 Дж при -20 градусах (значительно более высокое поглощение энергии, чем 27 Дж у J2 при той же температуре).

НЛХ- расширяет гарантию до -50 градусов при температуре 27 Дж, самом холодном формальном классе прочности для этих марок.

Улучшение достигается за счет нормализации: повторный нагрев сырья до аустенитного диапазона и воздушное-охлаждение улучшает зернистую структуру, что непосредственно повышает вязкость разрушения. Согласно системе классификации сталей EN 10020, именно здесь семейство также начинает разделяться по прочности:

S275NH/NLH и S355NH/NLH по-прежнему относятся к нелегированным качественным сталям, тогда как S460NH/NLH переходит в категорию легированных специальных сталей, что отражает дополнительное микролегирование, необходимое для достижения предела текучести 460 МПа при сохранении требований по вязкости.

Марки NH/NLH — стандартный выбор для конструкций, работающих в действительно холодном-климате, морских платформ и инфраструктуры, где риск хрупкого разрушения при низкой температуре эксплуатации является реальной проблемой проектирования, а не формальностью.

MH и MLH нацелены натакой жетемпературы и энергии испытаний на удар как NH и NLH соответственно - гарантия прочности не меняется. Что меняется, так это то, как достигается измельчение зерна. Термомеханическая прокатка создает мелкозернистую структуру в самом процессе прокатки за счет контролируемой конечной температуры и ускоренного охлаждения, вместо того, чтобы требовать последующей отдельной нормализующей термообработки.

Практическая выгода проявляется в химии: для достижения заданного сочетания прочности и ударной вязкости при TM-прокатке обычно требуется меньше углерода и легирующих добавок, чем при нормализации, что снижает значение углеродного эквивалента стали (CEV). Более низкий CEV напрямую означает более легкую сварку, - меньшую потребность в предварительном нагреве или его полное отсутствие, более щадящую процедуру сварки и меньший риск водородного растрескивания в зоне термического-воздействия. Для конструкций, которые будут подвергаться обширной сварке, это реальное, измеримое преимущество, а не маркетинговое различие между двумя производственными процессами.

Компромисс-это доступность: прокатный материал TM-серии M-обычно представляет собой плановый прокат, а не товар, хранящийся на складе, подобно высокопрочным сортам серии N-серии N-, поэтому планирование сроков поставки имеет большее значение, чем для стандартного запаса J2H.

Самая распространенная ошибка, которую совершают покупатели, заключается в том, что марки N или M просто «лучше» или «более прочные», чем серия J-, и указывают их по умолчанию для всего, что выглядит структурно важным. Они не повышают прочность - S355J2H и S355NH имеют одинаковый минимальный предел текучести 355 МПа. NH покупает гарантию прочности при более низких температурах, достигаемую за счет дополнительного этапа обработки, который увеличивает стоимость и, зачастую, время выполнения заказа.

Это обоюдоострый подход. Чрезмерное-определение марки NH или MH для проекта, в котором никогда не будет температура около -20 градусов, означает оплату маршрута обработки, который не используется в проекте, и, возможно, ожидание запланированного запуска стана вместо того, чтобы брать его со склада. Недостаточное-определение — выбор по умолчанию J2H, поскольку это знакомый и доступный выбор, без проверки фактической расчетной рабочей температуры согласно EN 1993-1-10 - может оставить конструкцию без запаса вязкости разрушения, который фактически требуется для ее условий воздействия.

Показательный пример:Производитель, строящий неотапливаемое складское сооружение в регионе с регулярными зимними минимумами около -30 градусов, первоначально указал стандартную полую секцию S355J2H, поскольку это был вариант, который всегда был на складе у их обычного поставщика. Проверка конструкции на соответствие методу выбора прочности согласно стандарту EN 1993-1-10 показала, что гарантия J2H -20 градусов не покрывает минимальную рабочую температуру на объекте с достаточным запасом. Переключение основных элементов на S355NH (40J при -20 градусах, обеспечивающее значительно больший запас, чем J2) решило проблему проверки конструкции без необходимости перехода к классу NLH -50 градусов, что привело бы к ненужным затратам и времени выполнения работ для объекта, который на практике не приближается к -50 градусам. Урок не заключался в том, чтобы «всегда указывать более низкую температуру» — он заключался в сопоставлении гарантии с фактической расчетной рабочей температурой, а не в выборе по умолчанию самого дешевого или самого консервативного варианта.

Когда требования проекта к ударной вязкости могут быть удовлетворены с помощью NH или MH (одинаковая температура испытания и энергия), решение обычно сводится к двум практическим факторам, а не к разнице в производительности: объем сварки и доступность стана. Если конструкция предполагает обширную сварку на месте, более низкий углеродный эквивалент серии M- и более простая аттестация процедуры сварки часто оправдывают выбор даже по той же цене, что и серия N-. Если сварка минимальна, а сроки проекта сжаты, какой бы маршрут ни работал или был на складе на момент заказа, это может быть просто более практичным ответом -, и стоит напрямую спросить поставщика, какой маршрут он фактически готов доставить в соответствии с графиком, а не указывать по привычке.

Поскольку суффикс имеет реальное техническое значение, его следует проверять на бумаге, а не просто доверять ему из списка продуктов. В надлежащем сертификате завода EN 10204 3.1 для этих марок будут указаны фактические результаты испытаний по Шарпи при указанной температуре для этой плавки, а не просто отметка о пройденном/неудачном испытании - вместе с химическим составом, который подтверждает, был ли материал произведен нормализующим или термомеханическим способом, где указано это различие. Поставщик, который может ознакомиться с этим сертификатом и объяснить, какой маршрут использовался и почему он соответствует требованиям вашего проекта к прочности, является более сильным сигналом о правильном выборе источника, чем название марки, напечатанное на заводской бирке. Когда прочность действительно важна для обеспечения безопасности вашей конструкции, эта документация является реальным продуктом -, а сталь - всего лишь механизмом доставки для него.
