Как поставщик бесшовных линейных труб API5L, я столкнулся с многочисленными запросами относительно требований к вихретоковым испытаниям для этих труб. Вихретоковый контроль (ECT) — это метод неразрушающего контроля (NDT), широко используемый в промышленности для обнаружения поверхностных и околоповерхностных дефектов в проводящих материалах, таких как сталь, используемая в бесшовных трубопроводных трубах API5L. В этом блоге я подробно расскажу о конкретных требованиях к вихретоковым испытаниям бесшовных линейных труб API5L.
Понимание бесшовных линейных труб API5L
API5L — это спецификация, разработанная Американским институтом нефти (API) для трубопроводов, используемых при транспортировке нефти, газа и других жидкостей. Бесшовные трубопроводные трубы изготавливаются из сплошной круглой стальной заготовки, которую нагревают и прокалывают, образуя полую трубку. Они известны своей высокой прочностью, долговечностью и устойчивостью к коррозии, что делает их идеальными для использования в суровых условиях.

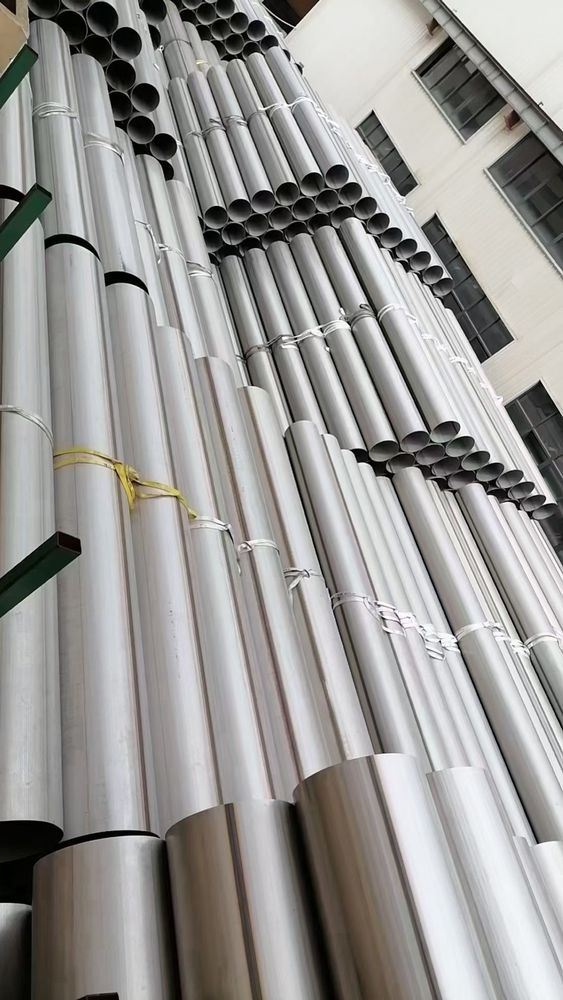

В API5L существует два уровня спецификации продукта (PSL): PSL1 и PSL2. PSL2 представляет собой более высокий стандарт качества, чем PSL1, с более строгими требованиями к химическому составу, механическим свойствам и испытаниям. Например,Линейная труба API 5L PSL2 GR.Bявляется популярным выбором для многих нефтегазовых проектов благодаря своим превосходным характеристикам.
Роль вихретокового тестирования
Вихретоковый контроль основан на принципе электромагнитной индукции. Когда переменный ток проходит через катушку, расположенную рядом с проводящим материалом, он генерирует магнитное поле. Это магнитное поле индуцирует вихревые токи в материале. Любые дефекты или изменения свойств материала нарушат течение этих вихревых токов, что можно обнаружить путем измерения изменений электрического импеданса катушки.
Для бесшовных трубопроводных труб API5L вихретоковое испытание в основном используется для обнаружения поверхностных и околоповерхностных дефектов, таких как трещины, расслоения и ямки. Эти дефекты могут существенно снизить прочность и целостность трубы, что делает ее более уязвимой к выходу из строя во время эксплуатации. Обнаружив эти дефекты на ранней стадии, вихретоковый контроль помогает гарантировать качество и безопасность труб.
Требования к вихретоковым испытаниям бесшовных линейных труб API5L
1. Соответствие стандартам
API5L сам по себе не предоставляет подробных процедур вихретокового тестирования. Однако тестирование должно соответствовать соответствующим отраслевым стандартам, таким как ASTM E215. ASTM E215 содержит рекомендации по вихретоковому контролю бесшовных алюминиевых и кованых стальных труб. Хотя речь идет о трубах, основные принципы можно применить и к бесшовным линейным трубам API5L.
Стандарт определяет требования к оборудованию, процедуры калибровки и критерии приемки вихретоковых испытаний. Например, испытательное оборудование должно быть способно обнаруживать дефекты определенного размера и глубины и регулярно калиброваться с использованием эталонных стандартов.
2. Оборудование и калибровка
Оборудование для вихретокового контроля, используемое для бесшовных трубопроводных труб API5L, должно соответствовать размеру трубы, материалу и типу обнаруживаемых дефектов. Оборудование обычно состоит из испытательного зонда, генератора сигналов и дисплея.
Калибровка является важным этапом вихретокового тестирования. Это гарантирует точность и надежность оборудования. Для калибровки используется эталон, обычно кусок трубы с искусственными дефектами известного размера и формы. Оборудование настроено так, что оно может обнаруживать эти искусственные дефекты с высокой степенью чувствительности.
3. Процедура тестирования
Процедура испытания бесшовных трубопроводных труб API5L обычно включает в себя следующие этапы:
- Подготовка поверхности: Поверхность трубы должна быть чистой и свободной от любых загрязнений, таких как грязь, масло или ржавчина. Эти загрязнения могут мешать сигналу вихревых токов и приводить к ложным показаниям.
- Размещение зонда: Вихретоковый датчик прикасается к поверхности трубы. Зонд следует перемещать по длине и окружности трубы с постоянной скоростью, чтобы обеспечить полное покрытие.
- Анализ сигналов: По мере перемещения зонда постоянно контролируется сигнал вихревых токов. Любые изменения сигнала, превышающие предварительно установленный порог, считаются потенциальными дефектами. Местоположение и размер дефектов фиксируются для дальнейшей оценки.
4. Критерии приемки
Критерии приемки вихретокового контроля бесшовных трубопроводных труб API5L основаны на серьезности и размере обнаруженных дефектов. Незначительные дефекты, не влияющие на эксплуатационные характеристики трубы, могут быть приемлемыми, тогда как серьезные дефекты, такие как большие трещины или глубокие расслоения, могут привести к браковке трубы.
Конкретные критерии приемки могут варьироваться в зависимости от требований проекта и спецификаций конечного пользователя. Например, в некоторых приложениях с высоким давлением допуск на дефекты может быть намного ниже, чем в приложениях с низким давлением.
Преимущества вихретокового контроля бесшовных линейных труб API5L
1. Высокая чувствительность
Вихретоковый контроль очень чувствителен к поверхностным и приповерхностным дефектам. Он может обнаружить дефекты размером до нескольких миллиметров, которые могут быть незаметны невооруженным глазом. Такая высокая чувствительность позволяет на ранней стадии обнаруживать потенциальные проблемы, снижая риск выхода из строя труб.
2. Неразрушающий
Являясь методом неразрушающего контроля, вихретоковый контроль не повреждает трубу в процессе испытания. Это означает, что трубы можно использовать после испытаний, что экономит время и средства по сравнению с методами разрушающих испытаний.
3. Быстро и эффективно
Вихретоковое тестирование можно выполнить быстро, особенно при использовании автоматизированных систем тестирования. Это позволяет проводить испытания в больших объемах, что крайне важно для крупномасштабного производства труб.
Ограничения вихретокового контроля
Хотя вихретоковое тестирование имеет множество преимуществ, оно также имеет некоторые ограничения. Например, он в основном эффективен для обнаружения поверхностных и приповерхностных дефектов. Он может быть не в состоянии обнаружить дефекты, расположенные глубоко внутри трубы. Кроме того, на результаты испытаний могут влиять такие факторы, как шероховатость поверхности трубы, электропроводность и магнитные свойства.
Заключение
Вихретоковое тестирование является важной мерой контроля качества бесшовных трубопроводных труб API5L. Обнаруживая поверхностные и приповерхностные дефекты, он помогает обеспечить качество, безопасность и эксплуатационные характеристики труб. Как поставщик бесшовных линейных труб API5L, мы стремимся соответствовать самым строгим требованиям к вихретоковым испытаниям, чтобы предоставлять нашим клиентам надежную и высококачественную продукцию.
Если вы ищете бесшовные линейные трубы API5L или у вас есть какие-либо вопросы о требованиях к вихретоковым испытаниям, пожалуйста, свяжитесь с нами для подробного обсуждения и начала переговоров о закупках. Мы с нетерпением ждем возможности работать с вами для удовлетворения потребностей вашего проекта.
Ссылки
- Американский нефтяной институт. Спецификация API 5L: Спецификация для линейных труб.
- АСТМ Интернешнл. ASTM E215: Стандартная практика вихретокового контроля бесшовных труб из алюминия и кованой стали.
