Гибка квадратной трубы — распространенная, но сложная задача в различных отраслях, включая строительство, автомобилестроение и производство. Как надежный поставщик квадратных труб, я воочию убедился в важности правильных методов гибки для обеспечения структурной целостности и функциональности конечного продукта. В этом сообщении блога я поделюсь некоторыми ценными сведениями о том, как эффективно согнуть квадратную трубу, а также соображениями и лучшими практиками.
Понимание основ гибки квадратных труб
Прежде чем погрузиться в процесс гибки, важно понять свойства квадратных труб. Квадратные трубы обычно изготавливаются из таких материалов, как сталь, алюминий или нержавеющая сталь, каждый из которых имеет свои уникальные характеристики. Прочность, пластичность и твердость материала будут влиять на процесс гибки и необходимое оборудование.
При изгибе квадратной трубы наружная поверхность изгиба растягивается, а внутренняя сжимается. Это создает напряжение на трубке, которое, если не соблюдать меры предосторожности, может привести к растрескиванию или деформации. Поэтому очень важно выбрать правильный метод и оборудование для гибки в зависимости от материала, размера и толщины стенки трубы.
Типы методов гибки квадратных труб
Существует несколько методов гибки квадратных труб, каждый из которых имеет свои преимущества и ограничения. Вот некоторые из наиболее распространенных методов:
Ротационная гибка
Гибка вращающейся вытяжкой — популярный метод гибки квадратных труб постоянного радиуса. В этом методе используется матрица и оправка, которые удерживают трубку на месте, в то время как гибочный рычаг вращается вокруг матрицы, постепенно сгибая трубку на желаемый угол. Роторная гибка вытяжкой подходит для получения точных изгибов с гладкой поверхностью, что делает ее идеальной для применений, где важна эстетика.
Гибка рулонов
Гибка валками, также известная как гибка тремя валками, представляет собой метод, при котором для гибки трубы используются три валка. Труба подается между валками, а верхний валок оказывает давление на трубу, заставляя ее сгибаться. Валковая гибка подходит для изготовления гибов большого радиуса и может использоваться как для мягких, так и для высокопрочных материалов. Однако этот метод может оказаться непригодным для создания резких изгибов или изгибов небольшого радиуса.
Сжатие, изгиб
Гибка сжатием — это метод, при котором для изгиба трубы используются матрица и пуансон. Трубка помещается между матрицей и пуансоном, и пуансон оказывает давление на трубку, заставляя ее изгибаться. Гибка сжатием подходит для получения резких изгибов и может использоваться как для тонких, так и для толстостенных труб. Однако этот метод может привести к сплющиванию или деформации трубки на изгибе, что может повлиять на структурную целостность трубки.
Индукционная гибка
Индукционная гибка — это метод, в котором индукционная катушка используется для локального нагрева трубы, что делает ее более податливой и легче сгибаемой. Трубка помещается внутри индукционной катушки, и через катушку пропускают электрический ток, создавая магнитное поле, нагревающее трубку. Как только трубка достигает желаемой температуры, используется гибочная машина, чтобы сгибать трубку под желаемым углом. Индукционная гибка подходит для получения прецизионных гибов с высокой степенью точности и может использоваться как для мягких, так и для высокопрочных материалов.
Факторы, которые следует учитывать при гибке квадратных труб
При гибке квадратных труб необходимо учитывать несколько факторов, чтобы обеспечить успех процесса гибки. Вот некоторые из наиболее важных факторов:
Свойства материала
Как упоминалось ранее, свойства материала квадратной трубы будут влиять на процесс изгиба. Различные материалы имеют разную прочность, пластичность и твердость, что влияет на метод гибки и необходимое оборудование. Например, мягкая сталь более пластична и ее легче сгибать, чем высокопрочная сталь, для чего может потребоваться более мощная гибочная машина или другой метод гибки.
Размер трубки и толщина стенки
Размер и толщина стенки квадратной трубы также влияют на процесс гибки. Трубы большего размера и с более толстыми стенками потребуют большего усилия для изгиба, что может потребовать более мощного гибочного станка или другого метода гибки. Кроме того, размер и толщина стенки трубки также влияют на минимальный радиус изгиба, которого можно достичь.
Радиус и угол изгиба
Радиус и угол изгиба являются важными факторами, которые следует учитывать при гибке квадратных труб. Радиус изгиба — это радиус изгиба изгиба, а угол изгиба — это угол между прямыми участками трубы до и после изгиба. Радиус и угол изгиба влияют на нагрузку на трубу и величину деформации, возникающей в процессе изгиба. Поэтому важно выбрать правильный радиус и угол изгиба в зависимости от области применения, а также материала и размера трубки.
Инструменты и оборудование
Инструменты и оборудование, используемые для гибки квадратных труб, также влияют на процесс гибки. Различные методы гибки требуют разных типов инструментов и оборудования, таких как матрицы, оправки и гибочные рычаги. Важно правильно выбрать инструменты и оборудование в зависимости от метода гибки, материала и размера трубы. Кроме того, инструменты и оборудование должны надлежащим образом обслуживаться и калиброваться, чтобы обеспечить точность и повторяемость процесса гибки.
Лучшие практики гибки квадратных труб
Чтобы обеспечить успех процесса гибки и качество конечного продукта, необходимо следовать следующим рекомендациям:
Подготовьте трубку
Прежде чем сгибать трубку, важно правильно ее подготовить. Сюда входит очистка трубки от грязи, жира и мусора, а также проверка трубки на наличие дефектов или повреждений. Кроме того, трубу следует обрезать до нужной длины и зачистить заусенцы, чтобы обеспечить гладкую поверхность.
Выберите правильный метод гибки и оборудование
Как упоминалось ранее, метод гибки и оборудование следует выбирать в зависимости от материала, размера и толщины стенки трубы. Важно проконсультироваться с профессионалом или опытным оператором, чтобы определить лучший метод гибки и оборудование для вашего конкретного применения.
Используйте правильный инструмент и штампы
Инструменты и штампы, используемые для гибки квадратных труб, должны быть правильно спроектированы и изготовлены, чтобы обеспечить точность и повторяемость процесса гибки. Инструменты и штампы должны быть изготовлены из высококачественных материалов, их следует правильно обслуживать и калибровать для обеспечения наилучших результатов.
Контролируйте процесс гибки
В процессе гибки важно контролировать скорость, силу и угол гибки, чтобы обеспечить точность и повторяемость процесса гибки. Скорость изгиба должна быть достаточно низкой, чтобы трубка могла деформироваться постепенно, не растрескиваясь и не деформируясь, а сила должна быть достаточной, чтобы согнуть трубку на желаемый угол. Кроме того, следует измерять и контролировать угол изгиба, чтобы убедиться, что он соответствует техническим требованиям.
Осмотрите изогнутую трубку
После сгибания трубки важно осмотреть трубку на предмет каких-либо дефектов или повреждений. Сюда входит проверка радиуса изгиба, угла и качества поверхности, а также поиск трещин, складок и других дефектов. Если обнаружены какие-либо дефекты, трубку следует отремонтировать или заменить, прежде чем она будет использована в конечном продукте.
Заключение
Гибка квадратной трубы — сложный процесс, требующий тщательного планирования, подготовки и выполнения. Понимая основы гибки квадратных труб, выбирая правильный метод и оборудование для гибки и следуя передовому опыту, вы можете обеспечить успех процесса гибки и качество конечного продукта.

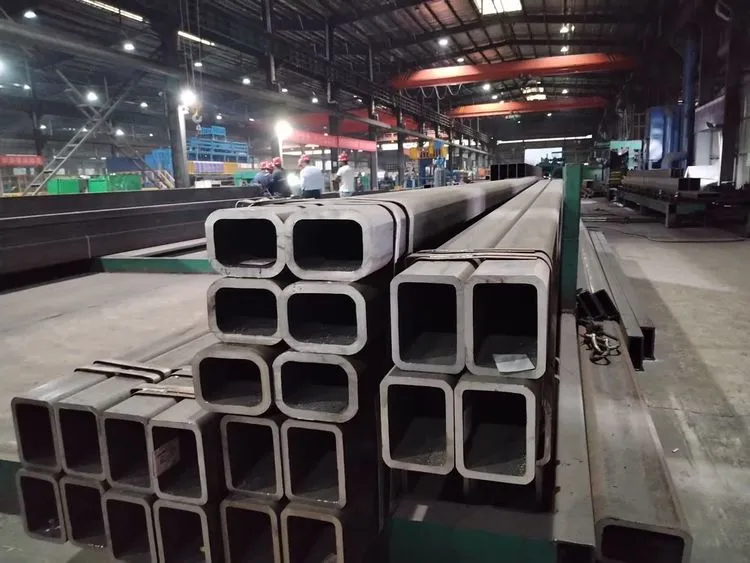

Как поставщик квадратных труб, мы предлагаем широкий ассортимент квадратных труб из различных материалов, размеров и толщины стенок. Наша продукция включает в себяAPI5L X52M PSL1/PSL 2 Стальная труба LSAW,ASTM A618 III ПОЛЫЕ СЕКЦИИ, иПолый структурный профиль ASTM A500. Мы также предоставляем услуги по индивидуальной гибке в соответствии с вашими конкретными требованиями.
Если вы заинтересованы в покупке квадратных труб или вам нужна помощь в гибке квадратных труб, свяжитесь с нами для получения дополнительной информации. Наша команда экспертов будет рада помочь вам найти правильное решение для вашего применения.
Ссылки
- ASME B31.3: Технологические трубопроводы
- ASTM A500: Стандартные спецификации для холодноформованных сварных и бесшовных углеродных конструкционных труб круглой и фасонной формы.
- AWS D1.1: Правила сварки конструкций — сталь
