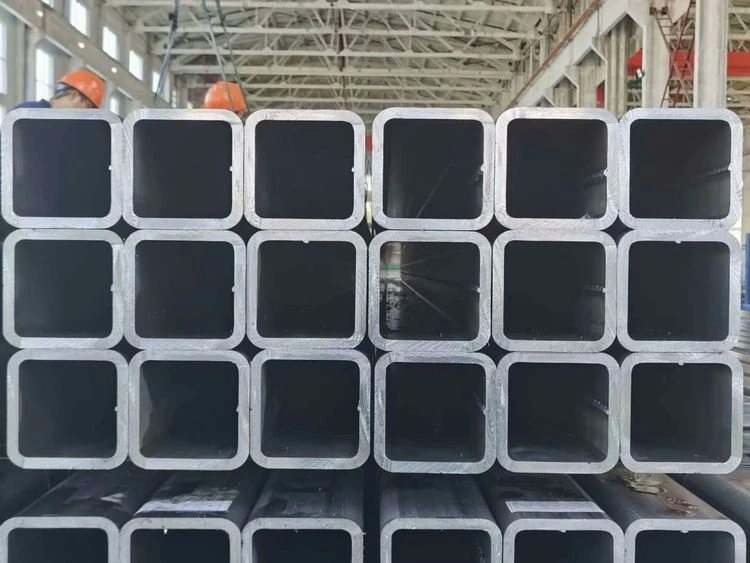

Структурные полые секции

Структурные полые профили (SHS)и прямоугольные полые профили (RHS) являются важными компонентами современных строительных и инженерных проектов. Эти универсальные стальные профили бывают различных размеров и характеристик, что делает их пригодными для широкого спектра применений. В этом подробном руководстве мы исследуем мир SHS и RHS, углубившись в их размеры, области применения и ключевые факторы выбора.

Каковы стандартные размеры труб SHS и RHS?

Когда дело доходит до структурных полых профилей (SHS) и прямоугольных полых профилей (RHS), понимание стандартных размеров имеет решающее значение для инженеров, архитекторов и специалистов в области строительства. Эти стальные профили доступны в широком диапазоне размеров для удовлетворения различных требований проекта.

Для труб СВС квадратного сечения-обычные размеры обычно варьируются от 20 x 20 мм до 1200 x 1200 мм. Толщина стенки может варьироваться от 1,6 мм до 16 мм, в зависимости от конструктивных требований. Некоторые из наиболее часто используемых размеров SHS включают:

- 50мм х 50 мм

- 75мм х 75 мм

- 100мм х 100 мм

- 150мм х 150 мм

- 200мм х 200 мм

- 250мм х 250 мм

- 300мм х 300 мм

- 350мм х 350 мм

- 400мм х 400 мм

- 450мм х 450 мм

- 500мм х 500 мм

- 750мм х 750 мм

- 600мм х 600 мм

- 800мм х 800 мм

- 900мм х 900 мм

- 1000мм х 1000 мм

- 1200мм х 1200 мм

Трубы RHS, характеризующиеся прямоугольным поперечным-сечением, обеспечивают еще большую гибкость с точки зрения размеров. Стандартные размеры RHS могут варьироваться от 50 x 30 мм до 500 x 300 мм или больше. Толщина стенок аналогична толщине стенок СВС и варьируется от 1,6 до 16 мм. Популярные размеры RHS включают:

- 50мм х 25 мм

- 75мм х 50 мм

- 100мм х 50 мм

- 150мм х 100 мм

- 200мм х 100 мм

- 300мм х 200 мм

- 400мм х 200 мм

- 500мм х 300 мм

- 600мм х 200 мм

- 600мм х 300 мм

- 800мм х 400 мм

- 800мм х 500 мм

- 1000мм х 500 мм

- 1200мм х 1000 мм

- 1200мм х 800 мм

Важно отметить, что эти размеры не являются исчерпывающими, и производители могут предлагать нестандартные размеры для удовлетворения конкретных потребностей проекта. Выбор размера зависит от различных факторов, включая требования к несущей-несущей нагрузке, архитектурный дизайн и конкретное применение элемента конструкции.

При выборе подходящего размера труб SHS или RHS инженеры должны учитывать несколько факторов:

1. Несущая-несущая способность. Более крупные секции и более толстые стены обычно обеспечивают большую прочность и несущую-несущую способность.

2. Длина пролета: Требуемая длина элемента конструкции влияет на выбор размера.

3. Соображения по весу. Баланс между прочностью и общим весом конструкции имеет решающее значение для эффективного проектирования.

4. Эстетические требования. В некоторых случаях видимый профиль секций может повлиять на выбор размера по архитектурным соображениям.

5. Соединения и соединения: выбранный размер должен быть совместим с планируемыми способами соединения и другими элементами конструкции.

Понимание этих стандартных размеров и их применения необходимо для оптимизации проектирования конструкций и обеспечения долговечности и безопасности строительных проектов. Всегда сверяйтесь с соответствующими проектными нормами и стандартами, такими как AS/NZS 1163, при выборе труб SHS и RHS для вашего проекта.

Как спецификация труб AS 1163 применяется к SHS?

AS 1163, австралийский стандарт для полых профилей из конструкционной стали, играет решающую роль в определении спецификаций дляAS 1163 Труба СВС(Квадратные полые профили) и другие конструкционные полые профили. Этот стандарт гарантирует, что стальные профили, используемые в строительных и инженерных проектах, соответствуют строгим критериям качества и производительности.

Спецификация AS 1163 охватывает несколько ключевых аспектов труб SHS:

1. Классы материалов:

AS 1163 определяет различные марки стали, используемые для СВС, наиболее распространенными из которых являются C350 и C450. Эти марки указывают минимальный предел текучести стали: C350 имеет предел текучести 350 МПа, а C450 - 450 МПа. Выбор марки зависит от конкретных конструктивных требований проекта.

2. Производственный процесс:

Стандарт определяет, что трубы СВС должны изготавливаться с использованием контактной сварки сопротивлением (ERW) или аналогичного утвержденного процесса. Это обеспечивает стабильное качество сварных швов и общую структурную целостность секций.

3. Размерные допуски:

AS 1163 устанавливает строгие допуски на размеры труб SHS, в том числе:

Внешние размеры (ширина и глубина)

Толщина стенки

Прямолинейность

Прямоугольность сторон

Крутить

Эти допуски гарантируют, что трубы СВС соответствуют требуемым характеристикам и могут быть надежно использованы в структурных расчетах и ​​проектах.

4. Поверхностная обработка и покрытия:

В стандарте излагаются требования к отделке поверхности, включая допустимые уровни дефектов поверхности. В нем также приводятся рекомендации по нанесению защитных покрытий, таких как гальванизация, которые можно наносить для повышения коррозионной стойкости.

5. Механические свойства:

AS 1163 определяет необходимые механические свойстваAS 1163 Труба СВС, включая:

Предел прочности

Предел текучести

Удлинение

Ударная вязкость (для определенных марок и толщин)

Эти свойства имеют решающее значение для обеспечения того, чтобы трубы СВС могли выдерживать ожидаемые нагрузки и условия окружающей среды в предполагаемом применении.

6. Тестирование и проверка:

Стандарт предписывает различные процедуры испытаний и проверок для проверки соответствия указанным требованиям. Они могут включать в себя:

Испытания на растяжение

Тесты на выравнивание

Визуальные проверки

Не-неразрушающий контроль сварных швов

7. Маркировка и документация:

AS 1163 требует, чтобы трубы SHS были маркированы конкретной информацией, включая название или торговую марку производителя, марку стали и обозначение стандарта. Это обеспечивает отслеживаемость и помогает убедиться в том, что на-объекте используются правильные материалы.
